Козлы для Распиловки Дров Своими Руками

Козлы для распиловки дров своими руками

Козлы для распиловки дров своими руками

Порой нам на даче требуется что-то распилить, например сухой старый ствол дерева для печки или для мангала. Вот как раз для такого случая и пригодятся козлы для распиловки дров — сделать такие можно своими руками. Козлы будут складные, что позволит убирать их в сарай, если они не требуются в данный момент.

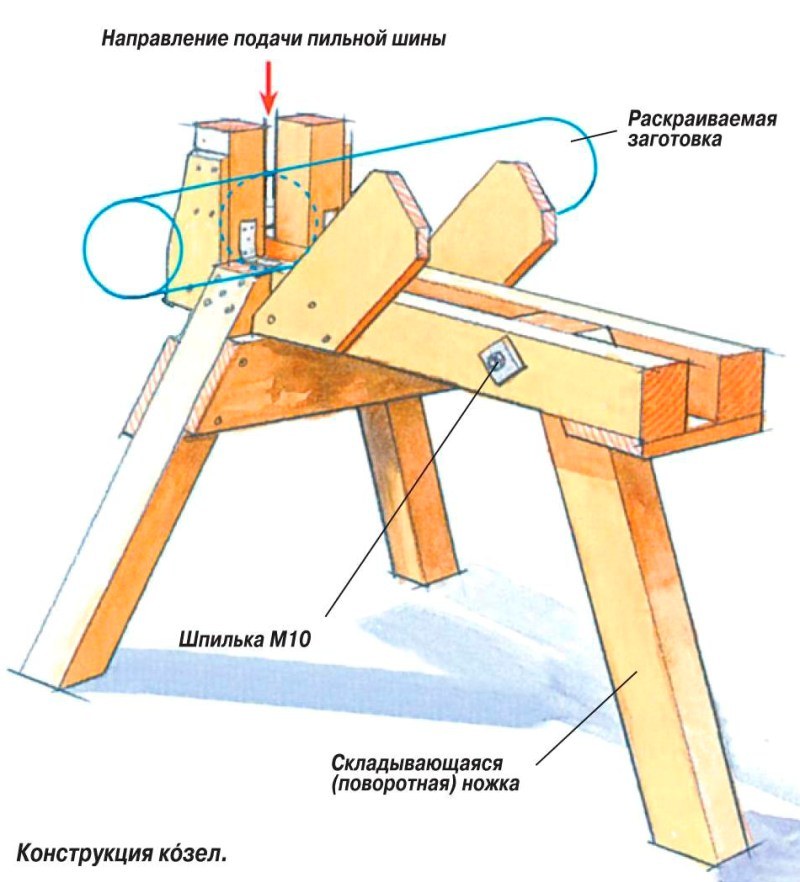

Козлы для распиловки дров своими руками - соединения конструкции

Козлы для распиловки дров своими руками — соединения конструкции

Главный элемент конструкции козлов — крестовое соединение двух рам, раскладывающихся в форме Х. Удерживающие элементы — поперечные планки, закрепленные саморезами на рамы. Эти планки препятствуют дальнейшему раскладыванию конструкции козлов.

Козлы для распиловки дров своими руками - чертеж конструкции

Козлы для распиловки дров своими руками — чертеж конструкции

Конструкция козлов для распиловки дров состоит из трех  Х-образных соединений и четырех поперечных планок. Все размеры приведены на чертеже выше. Изделие получается устойчивое, способное выдержать даже крупное бревно.

Козлы для распиловки дров своими руками - соединение болтами

Козлы для распиловки дров своими руками — соединение болтами

Козлы рекомендуется соединять на болты с шайбами, чтобы было удобно складывать после использования. Если же вам не принципиально делать складную конструкцию, то можно ограничиться мебельным шурупом, или просто четырьмя саморезами.

Козлы для распиловки дров своими руками - сверление отверстия

Козлы для распиловки дров своими руками — сверление отверстия

На подготовленных брусках сверлим отверстия для крепления шурупа, если решили делать складной вариант. Если решили делать стационарные козлы, то можно разметить места будущих саморезов.

Козлы для распиловки дров своими руками - подготовка поперечных планок

Козлы для распиловки дров своими руками — подготовка поперечных планок

Также высверливаем отверстия под саморезы на поперечных планках, которые будут держать упор и не давать козлам разъезжаться.

Козлы для распиловки дров своими руками - чертеж с размерами планок

Козлы для распиловки дров своими руками — чертеж с размерами планок

На чертеже выше показаны размеры и места высверливания отверстий на планках. обратите внимание, что для каждой из сторон расстояние между отверстиями разное.

Козлы для распиловки дров своими руками - сборка

Козлы для пилки дров своими руками — сборка

Сборка козлов для пилки дров происходит следующим образом — струбцинами закрепляем брус и по уровням крепим поперечные планки. Затем вкручиваем болты и фиксируем их гайками на шайбах.

Козлы для пилки дров своими руками

Козлы для пилки дров своими руками

Вот так будут выглядеть козлы в собранном виде. Их можно повесить на гвоздь в сарае на стену и они будут занимать совсем мало места.

Козлы для распиловки дров своими руками

Козлы для распиловки дров своими руками

Ну и еще разок покажу козлы в работе. По-моему очень удобно и практично получилось! Берите себе на заметку, покупайте материалы и делайте такие козлы для пилки дров своими руками! Всего доброго!
